項目概況說明
本項目擬建設處理能力為200 t/d的脫水污泥干化系統(遠期增加100 t/d),濕污泥的含水率約為80%。項目一期兩條生產線,兩套地下式濕污泥料倉,兩臺污泥泵和兩條主管道分別向兩臺干化機供應污泥。本系統待處置污泥主要來源于市政污水處理廠產生含水率約80%的市政污泥。來自廠外的污泥進入污泥接收儲倉進行儲存,并通過污泥泵送至下游污泥干化設備。
脫水污泥接收、儲存和輸送設備,包括但不限于濕污泥接收儲倉、出料螺旋、柱塞泵、液壓站等工藝設備,該項目2018年9月18日陽泉昇陽污水凈化有限公司污泥處理處置配置項目工程倉泵合同簽訂,9月19日我公司組織機械設計人員、工藝設計人員、液壓設計人員、電氣設計人員開始著重根據現場實際情況及華北設計院圖紙進行我方設備系統優化,并召開項目溝通會議與現場經驗豐富的調試人員、售后人員交換設備優化意見

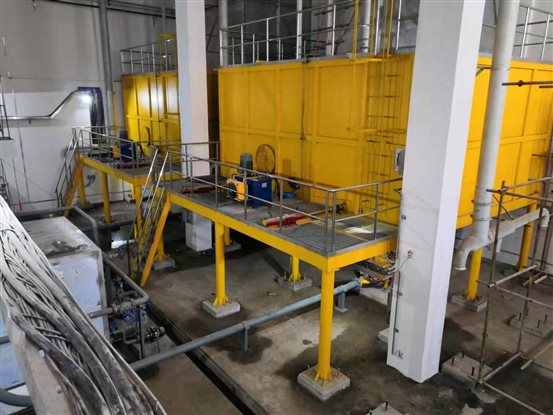

儲料倉介紹
我公司生產的多功能儲料倉是在德國薩克斯隆特(1970'S專利產品)矩形料倉、圓形料倉及滑架系統基礎之上整合改進而成。
多功儲料倉為矩形機構,主要由倉體、超聲波料位計、平臺護欄、液壓滑架、液壓倉蓋、綜合液壓站等部分組成。矩形滑架由液壓缸推動使黏稠物料在料倉中循環流動,并均勻分布于料倉,從而使得黏稠物料散積角對料倉有效容積的影響減到小,同時滑架不斷地推動黏稠物料能有效地防止黏稠物料在出口處起拱,保持物料的連續供料。

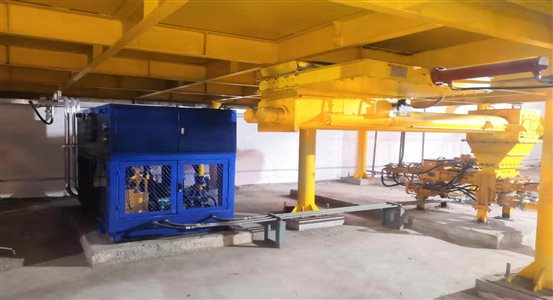

泵房綜合液壓站
泵房綜合液壓站是支撐儲料倉滑架油缸、檢修閘板閥液壓油缸、倉蓋油缸的液壓源。

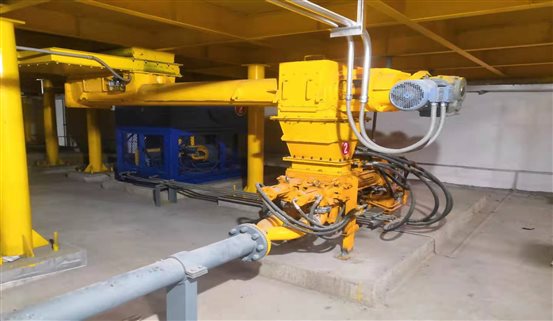

預壓螺旋簡介
正壓螺旋給料機雛形源自意大利威埃姆(1960'S專利產品)正壓螺旋給料機,并在原有設備基礎上加入本公司的設計思路改進而成。
正壓螺旋給料機為雙螺旋給料結構,采用扇形變螺距葉片(或連續等螺距葉片),兩螺旋軸對耦葉片沿軸向交錯布置,通過低速大扭矩傘齒輪減速機驅動齒輪箱的一對直齒輪帶動螺旋軸對耦葉片旋轉將物料喂入膏體泵送料機構料斗內。由于電氣部分采用變頻調速技術,使其可與膏狀物料泵的輸送量建立閉環控制,根據輸送量的變化適時調整正壓螺旋給料機的給料量。

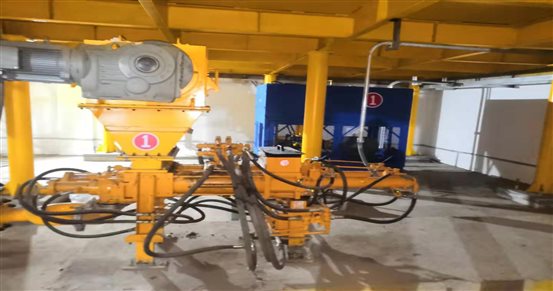

錐閥泵
錐閥泵優勢特點分析
通過四個單向錐閥同步實現開關,施加于污泥上的壓力保持恒定,整個過程由液壓實現,實現同步開關,保證了物料不會反沖回泵體內,避免了對設備造成損傷,噪聲小,易損件少,維護量少。錐閥泵屬于全密封式泵送系統,不會出現由于液壓系統持續沖擊對設備造成損壞,避免漏泥情況出現。錐閥泵閥組采用邏輯閥組控制方式,操作更加便捷,控制邏輯更加簡單,減輕電氣元件損壞風險,錐閥泵密封全部采用錐度密封,在液壓設計上趨于優化,能更好防止?jié)B油漏油情況發生。錐閥泵在油缸上有內置計數器,精準反饋泵送次數,從而讓廠家了解輸送量,錐閥泵液壓油路采用兩個進油、一處回油方式進行設計,節省液壓管路數量同時,減輕安裝工作量。錐閥泵料缸采用先進的J-OK鍍鉻工藝,鍍鉻厚度國內料缸加工工藝要求無法滿足技術要求。
